Notre client, dans le cadre de son activité de pêche scientifique sur les eaux du Rhône, avait besoin de remplacer et de créer de nouveaux embouts de raccordement pour ses cannes à pêche électrique.

Un besoin précis

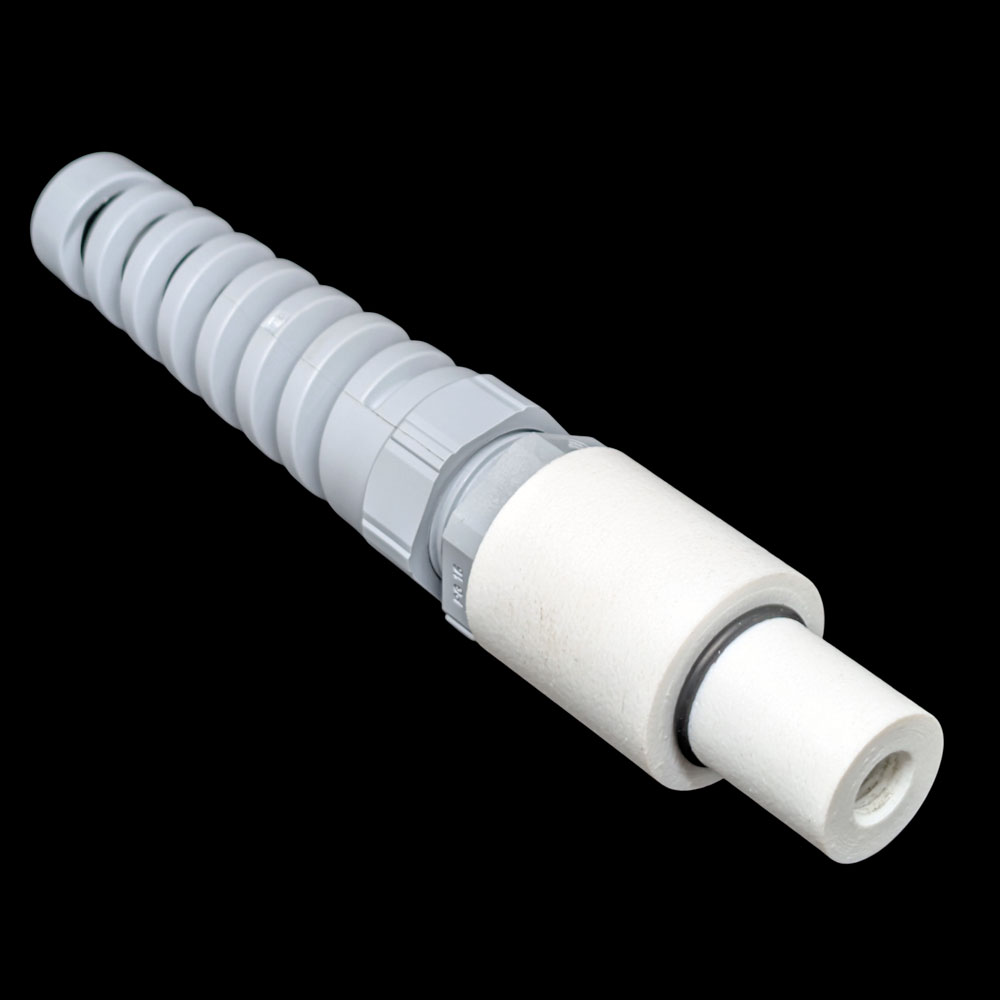

Le besoin était de concevoir des pièces suffisamment solides, et avec une possibilité de pouvoir coupler une fixation par vis M8 sur le manche, avec une alimentation basse tension par vis M4 sans fuite de courant possible. De plus il fallait pouvoir adapter le presse-étoupe PG16 à la base du coupleur.

Après avoir pris toutes les dimensions nécessaires, nous avons donc créer un coupleur au diamètre précis de la canne à peche.

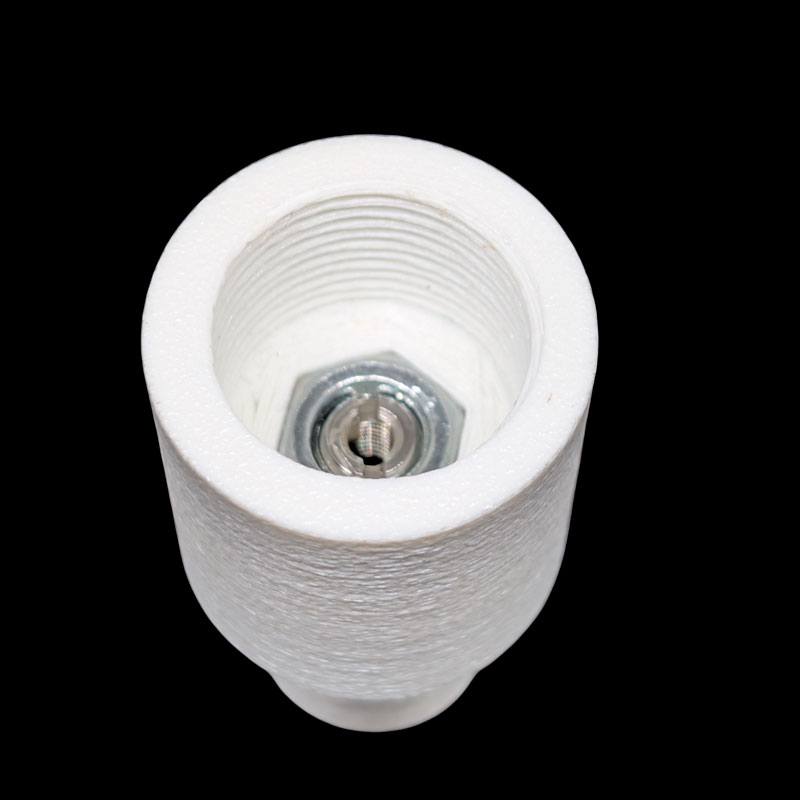

Puis, afin de pouvoir intégrer un insert M8, nous avons réalisé une emprunte hexagonale afin de recevoir celui-ci.

Pour finir, nous avons approvisionné spécialement des réductions en acier inox pour pouvoir passer M8 à M4 afin qu’il n’y ai pas de rupture électrique entre les deux.

Du prototypage au produit final

Après impression d’un prototype sous 48h, nous avons pu le valider avec le client avant de lancer la série.

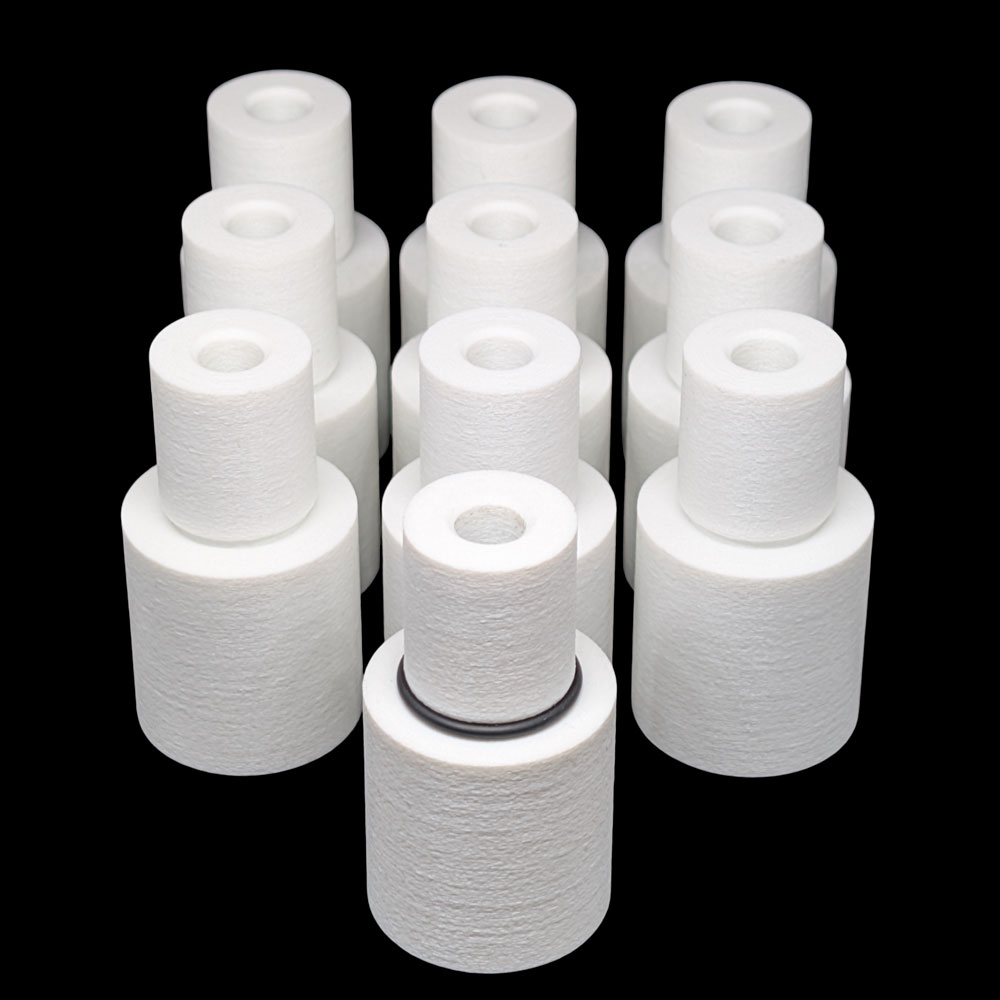

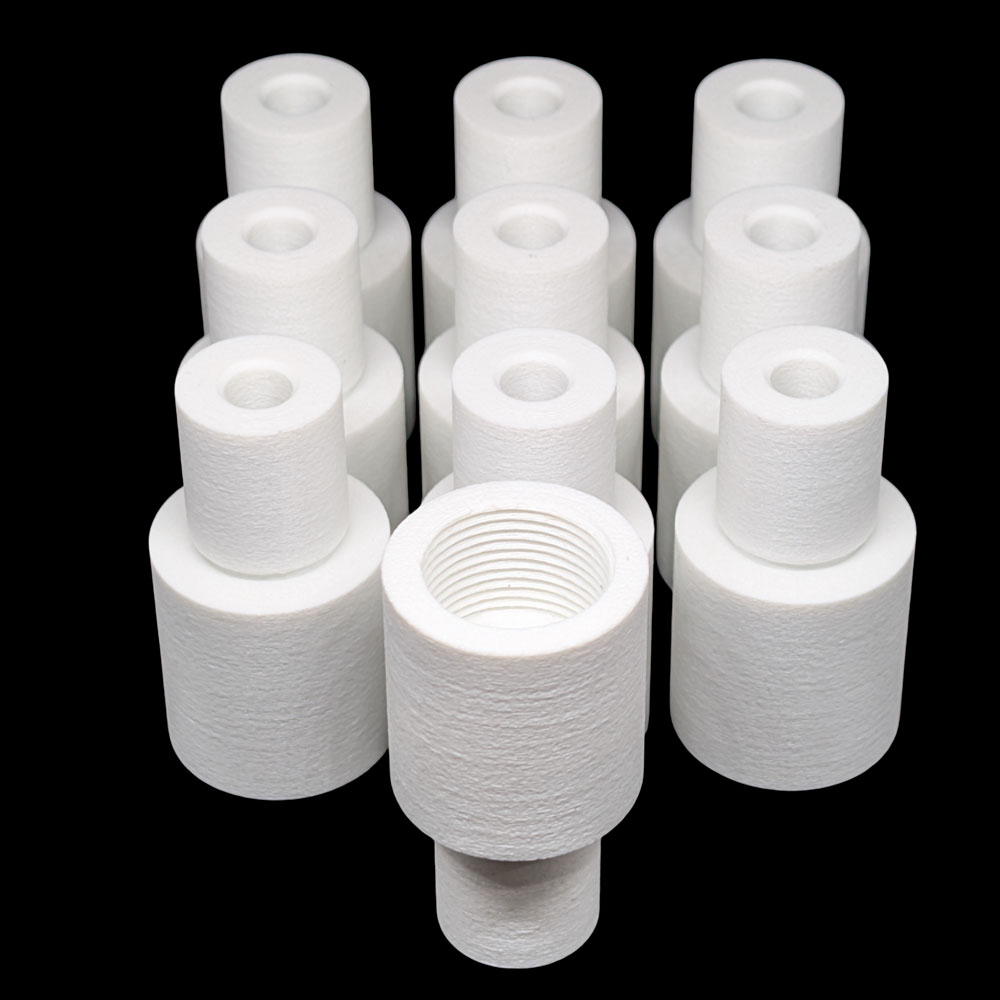

Les pièces définitives ont été imprimées en ABS-GF, un plastique résistant chargé de fibres de verre pour une meilleure solidité. Cela donne un aspect un peu granuleux à la pièce qui est un avantage permettant de visser plus facilement la pièce sur la canne.

Des économies réalisées

L’avantage d’avoir pu réaliser ces pièces sur mesure est que le fabricant de la canne ne distribue pas uniquement ces coupleurs. Il faut obligatoirement racheter une canne complète, ce qui peut vite revenir très cher dans le cadre d’une utilisation professionnelle et intensive, sans parler du fait que certains modèle ancien ne se font tout simplement plus…
