Ce client avait depuis quelques années plusieurs de ses motorisations de volets battants qui ne fonctionnait plus.

Avec le temps, les charnières des volets ont grippé, ce qui a fait forcer la motorisation pour finir par casser non seulement des pignons à l’intérieur d’un des boîtiers de motorisation, mais également les boîtiers eux même qui se sont fissurés.

Introuvable

Bien évidement, cette pièce ne se trouve plus dans le commerce, ce type de mécanisme est trop ancien et ne se fait plus. Les mécanismes de volets battants neuf sont vendu plus de 700€ sans être sur de la compatibilité électronique pour la gestion avec les anciens volets batants restant encore fonctionnels.

Le client nous a donc contacté afin de réaliser ces boîtiers de pignons.

Analyse, Modélisation, Impression!

Le clients nous a donc fournis un pignon cassé ainsi qu’une “demi coquille” d’un boitier afin de dupliquer ceux ci.

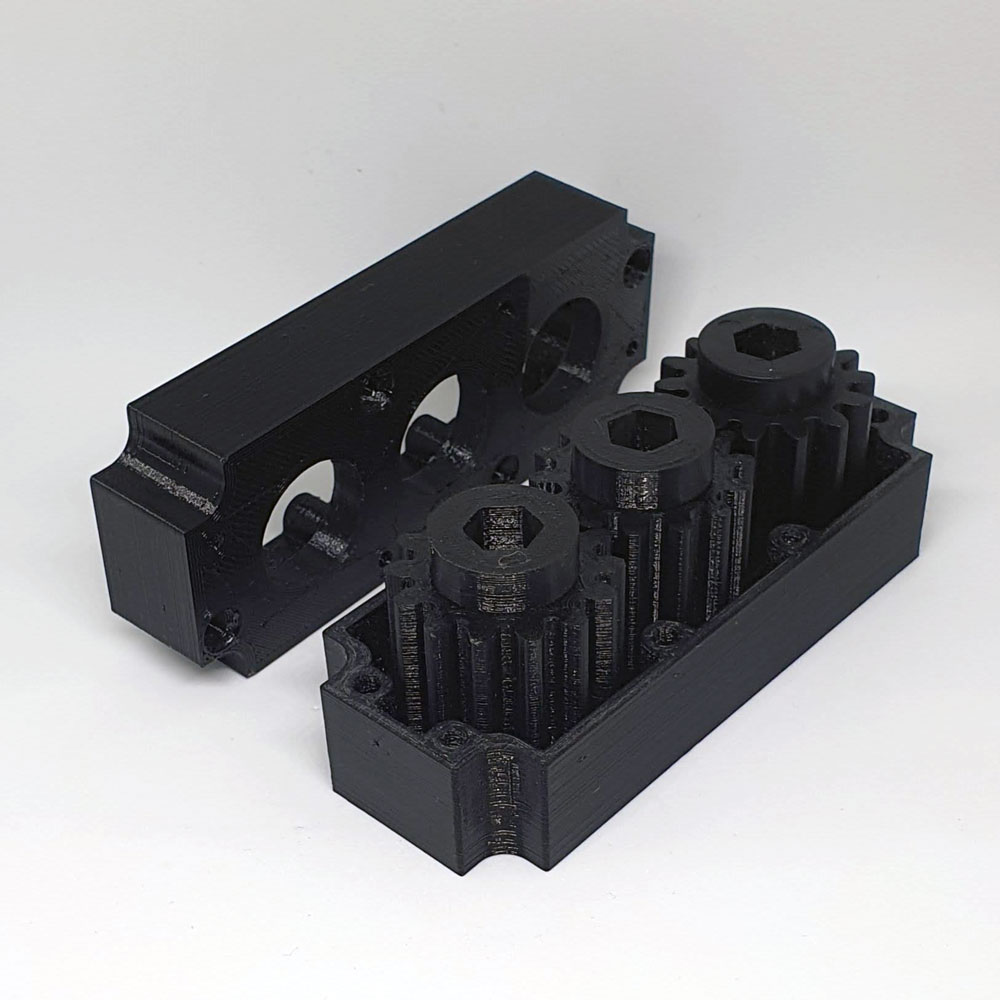

Les pignons ont été réalisé en PET-G afin d’avoir une résistance suffisante mais aussi une compatibilité avec les éventuels “coup de chaud” de l’été. Ils ont été réalisé à l’identique afin que l’axe hexagonal original puisse passé au travers.

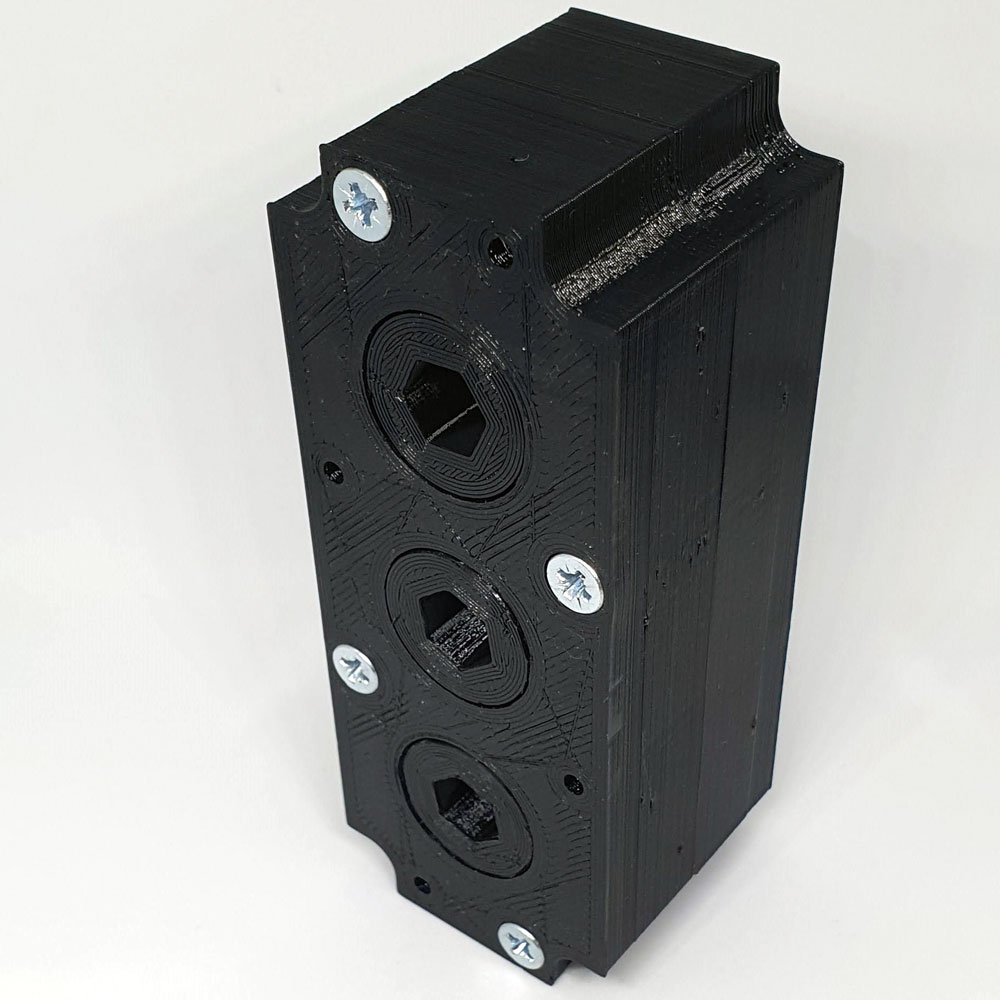

Concernant les boîtiers, ceux ci ont été légèrement modifiés afin de les rendre plus solide, avec l’ajout d’environ 2mm d’épaisseur supplémentaire là ou c’était nécessaire. L’emplacement des vis d’origine a été conservé, afin que les “demi coquilles” puissent etre assemblées à l’aide de vis type VBA comme à l’origine.

Les boîtiers ont été imprimés en couche de 300 microns au lieu de 200 habituellement, permettant ainsi un gain de temps (et d’argent) sur l’impression, mais aussi d’avoir des couches plus épaisse

Assemblage, graissage, livraison !

Une fois l’ensemble des pignons et boîtiers imprimés, nous avons pu procéder à l’assemblage, en n’oubliant pas de graisser les portées des pignons afin d’éviter tout échauffement.

Nous avons pu ensuite livrer le client directement chez lui à 25 kms, et avons pu vérifier que les nouveaux boîtiers se montaient bien en lieu et place.

La réalisation de ces boitier aura ainsi permis a ce client de sauver ses anciens mécanisme, évitant ainsi de les jeter et d’en racheter des neufs à rpxi d’or!

Ne jetez plus! Contactez nous et… Réparez!
